產品簡介:
自清洗過濾器為轉臂式結構過濾器,采用機電一體化設計,它主要由主機外殼、電動機、減速機、差壓控制器、電控箱、閥門、精密濾芯、支撐部件、反洗臂等組成。
多柱式自動反沖洗自清洗過濾器為轉臂式結構過濾器,采用機電一體化設計,它主要由主機外殼、電動機、減速機、差壓控制器、電控箱、閥門、精密濾芯、支撐部件、反洗臂等組成。多個濾芯安裝于一個過濾器筒體內,結構緊湊。
產品功能:
多柱式反沖洗自清洗過濾器有兩種方式:自動控制和手動控制。自動控制有定時和壓差兩種方式。
1、自清洗功能:本機利用自身過濾出的清水,自清洗濾網,不需要拆下濾網清洗,也不需要另外配置清洗系統。
2、連續供水功能:本機罐體內裝有若干個濾網同時工作,反沖洗時逐個清洗每一個濾網,其它濾網仍在繼續工作, 從而實現連續供水。
3、自動反沖洗功能:本機通過差壓控制器監測清水區與渾水區的壓力差,當壓力差達到設定值時,差壓控制器輸出信號,由電控箱控制反沖洗機構啟動和關閉,實現自動反沖洗。
◆液體從濾網內側流向外側過程中,固體顆粒被截留在濾網內側。隨著污染物的增多,過濾器污染側和清潔側之間的壓差也逐漸增大。當壓差達到設定值時,壓差表發訊,過濾器開始自動反沖洗工作過程。
反沖洗過程:
◆減速電機通過中間軸驅動沖洗臂轉動,由定位開關控制沖洗臂的轉動角度,使之與被清洗濾網對正;
◆排污閥開啟,使被清洗濾網外側(清潔側)與排污之間形成壓力差;
◆在壓力差的作用下,清潔側液流從被清洗濾網的外側流向內側,進行反沖洗,聚積在濾網內側的污染物被沖掉并通過排污口排出過濾器;
◆每個濾網的反沖洗時間已設定,當達到反沖洗設定的時間后,該濾網的反沖洗過程結束,減速電機再次驅動沖洗臂轉動,對下一個(組)濾網進行反沖洗,以此類推對每個濾網進行反沖洗;
◆全部濾網清洗完成后,排污閥關閉,沖洗臂在電控箱的控制下回到原始位置,一個反沖洗周期結束;

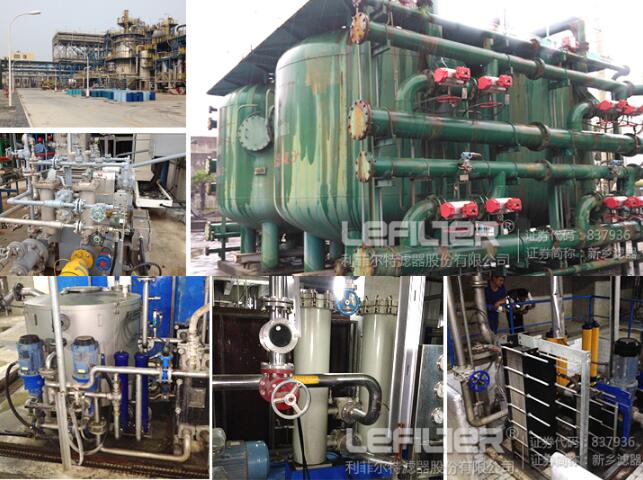

1.鋼鐵:用于原料場、燒結球團廠水處理過濾,高爐、軋機、連鑄機等系統冷卻水過濾,高壓水除磷系統雜質過濾
2.汽車:涂裝生產線,在汽車、拖拉機、摩托車、發動機制造水,處理系統都有廣泛應用
3.發電廠:用于電廠鍋爐高純水制備的精度預處理部分,發電機冷卻水、密封用水的過濾,系13-4統用水量特大時可作為旁濾處理、全濾處理使用。
4.石油化工:在循環水場做旁濾處理,可單機或多機型并聯主處理,代替濾料過濾,減少濾料過濾負荷,可避免大量的沖洗耗水,節約成本
5.農業園林及造紙廠:在有噴頭、噴嘴系統中,應減少由于雜質所造成的設備堵塞、磨損,因此需要選擇高精度、高自動化過濾產品機械、食品或其他:對系統進行自動、精度過濾,用來防止冷卻水系統堵塞
