脈沖褶式濾筒除塵器

日期：2021-08-24 瀏覽：

脈沖褶式濾筒除塵器概述

脈沖褶式濾筒除塵器由其核心過濾元件為褶式高效濾筒而得名，也是濾筒除塵器的一款，因此，同布袋除塵器相比，大大地節約了空間；獨特的設計，使集塵器使用效率高，壓損低，大大地節約能源；安裝、保養不必進入機身內，縮短了停車時間；氣包上配置調壓過濾器，提高噴吹氣體的質量。

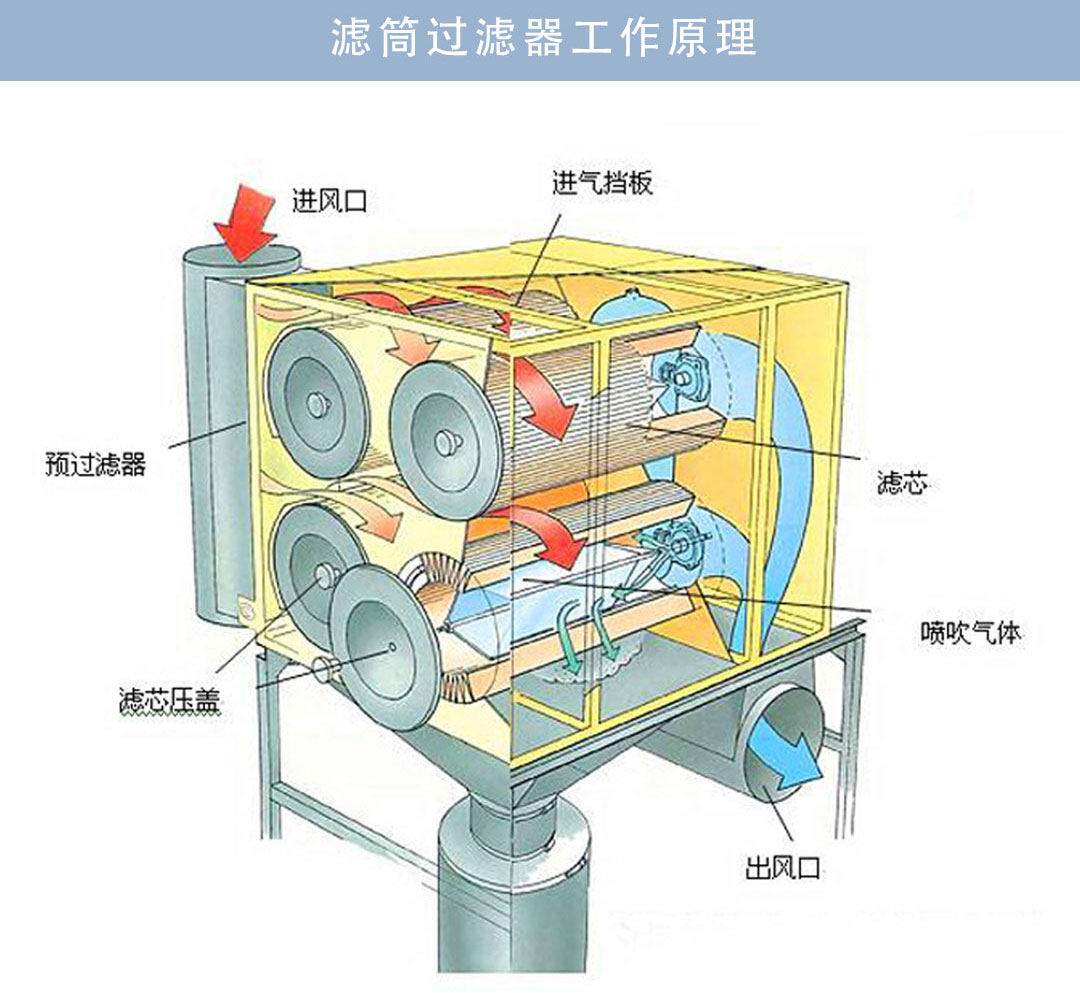

脈沖褶式濾筒除塵器工作原理

含塵廢氣進入脈沖褶式濾筒除塵器進風口后，由于氣流截面突然擴大及氣流分布板的作用，風速驟降，氣流中一部分粗大顆粒在風動力和慣性力的作用下相互碰撞，自然沉降到底部集灰斗；粒度細、密度小的塵粒，通過擴散和篩濾等組合效應，沉積在濾筒濾料的外表面上而被攔截，潔凈的氣體穿透濾料內壁，進入潔凈室由排氣管經風機抽出。過濾元件濾筒的阻力，隨著濾料表面粉塵積累層厚度的增加而增大。噴吹控制方式可以分為壓差控制、時序控制、人工控制。例如壓差控制：當阻力達到某一設定值時，數顯壓差儀表激發信號，脈沖控制儀或PLC控制程序收到反饋信號后，自動判斷數據，下指令進行連鎖執行動作，自動進行啟閉閥門噴吹清灰。此時，瞬間接通脈沖電源，電磁脈沖閥開啟，4公斤以上壓力的壓縮空氣瞬間引入周邊空氣作為二次放大的充足氣源，通過文氏管，一并高壓噴吹打入濾筒，使褶皺的濾筒瞬間膨脹變形鼓起，而產生振動，在高壓脈沖氣流沖刷的作用下，附著在濾筒外表面上的粉塵被一掃而光，掉入除塵器底部收集粉塵的灰斗收塵箱中。清灰完畢后，電磁脈沖閥關閉，濾料外表面粉塵清除后，阻力變小，濾料獲得再生，再次恢復攔截粉塵的功能。當阻力上升時，再次自動循環清灰再生工作。
