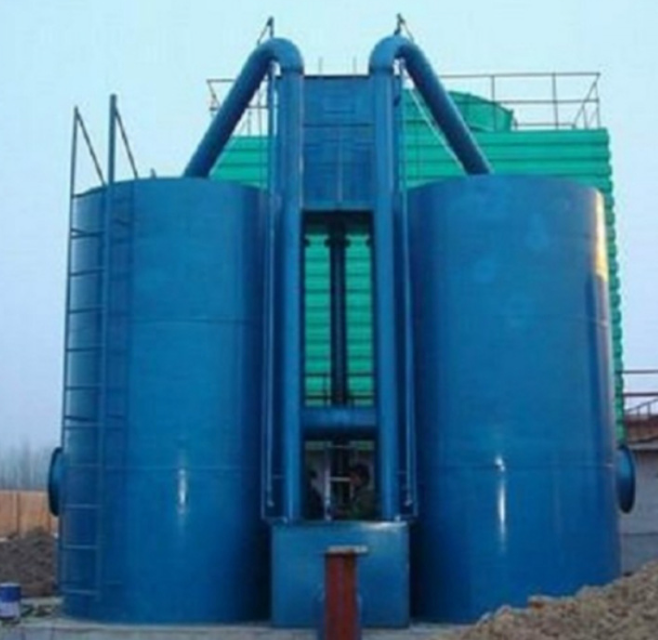

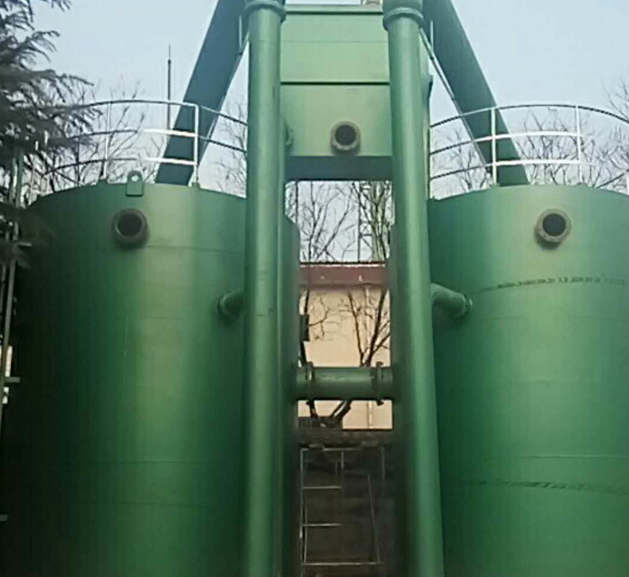

重力式無閥過濾器
原理
自來水經分配水箱進入進濾器，自上而下地過濾。由于濾層不斷截留進水中的懸浮物，濾層的水頭損失逐漸增加，使得虹吸上升，管沖中的水位上升。當水位上升進入虹吸輔助管內的水射器時，由于水力作用將虹管內的空氣帶走，形成負壓。當負壓到達設計值時，便發生虹吸現象，此時水箱中的水自下而上地反洗而得以“再生”。由于不斷反洗濾層，水箱中水位下降至規定值時，虹吸作用被破壞，反洗結束，過濾裝置又重新開始工作。
【特點】
1、本裝置是國內較早不用閥門和控制儀表，巧妙地利用虹吸原理實現自動運行的無閥過濾裝置，相比其他過濾設備，具有不用人工操作、能耗少、運行費用低、安全可靠、管理方便等優點。
2、設備由配水箱、過濾器、U型進水水管、排水箱等組裝成一體，結構緊湊，用戶只需要按要求做好設備基礎和接通進出水管后，即可投入運行。
3、設備由碳鋼制造(或根據用戶要求)，防腐嚴格，加工精度高，安裝方便。
【用途】
1、用于石油、化工、冶金、電力、煉油、輕工、紡織等工業循環冷卻水的旁濾處理；
2、用于地表水凈化，地下水除鐵除錳；
3、用于城市、鄉鎮自來水廠的過濾處理；
4、用于軟化、除鹽處理的前處理；
5、用于游泳池、噴泉水景的凈化處理；
6、用于生產廢水去除懸浮物，有機污水經生化處理，二次沉淀池處理后的后續過濾等；
【適用范圍】
1、用于自來水廠過濾處理時，進水懸浮物宜小于15mg/l，出水懸浮物小于3mg/l；
2、用于循環冷卻水旁濾處理時，進水懸浮物一般在15～30mg/l，出水懸浮物一般小于5mg/l；
3、用于"加藥凝聚劑處理"時進水懸浮物50～100mg/l，出水懸浮物一般小于5mg/l；
4. 濾器材質：304/316L；
5. 進出口管徑：32mm、40mm；
6. 內外表面處理方式：內鏡面拋光，外鏡面拋光或亞光。
殼體材質 | 碳鋼 | 不銹鋼 |
濾框?yàn)V網材質 | 不銹鋼 | |
密封件材質 | 耐油石棉、丁晴橡膠、聚四氟乙烯 | |
工作溫度（℃） | -30~380 | -80~450 |
公稱壓力（Mpa） | 0.6~5.0（150Lb~600Lb） | |
過濾精度（目/in） | 10~300 | |
