新鄉市利菲爾特濾器股份有限公司
400-0089-277

主頁 > 產品板塊 > 空氣除塵板塊 > 袋式除塵器 > 氣箱式脈沖袋式除塵器 >

氣箱式脈沖袋式除塵器 設備簡介 工作原理 結構特點 技術參數 產品細節 客戶案例

設備簡介

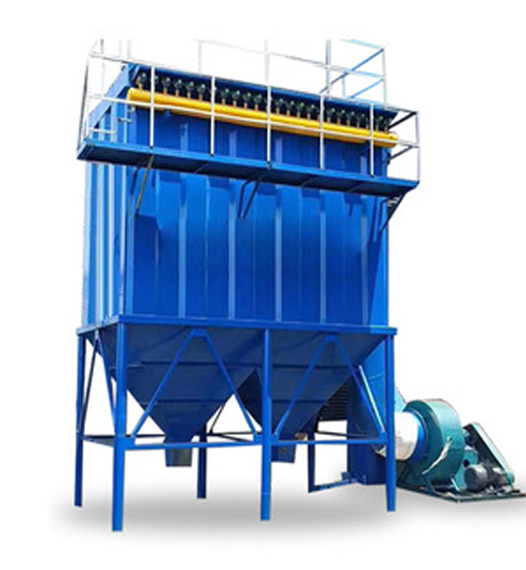

氣箱式脈沖袋式除塵器

氣箱式脈沖袋式除塵器

氣箱式脈沖袋式除塵器是集分室反吹和噴吹脈沖等收塵器的優點，克服了分室反吹時動能強度不夠和噴吹脈沖清灰過濾同時進行的缺點，因而增強了使用適應性，提高了收塵效率，延長了濾袋使用壽命，不僅可作為破碎機，烘干機，煤磨，生料磨，水泥磨，包裝機及各庫頂部的收塵設備，而且可直接作為高出口濃度的立式磨（500g/Nm3），O-Sepa 選粉機（1000g/Nm3）的工藝收塵。

與國內同類產品相比，它采用了雙膜片結構，具有控制靈敏，效率高，壽命長等特點，目前這種形式的袋收塵器已被廣泛選用，尤其在水泥行業得到了迅速的推廣

應用范圍 可作為破碎機 烘干機 煤磨 生料磨 水泥磨的收塵設備
過濾介質 空氣顆粒物，煙氣污染、超細粉塵的空氣等
咨詢電話 400-0089-277

工作原理

當含塵煙氣由進風口進入灰斗以后，一部分較粗的塵粒在這里由于慣性碰撞、自然沉降等原理落入灰斗，大部分塵粒隨氣流上升進入袋室，經濾袋過濾后，塵粒被阻留在濾袋的外面，凈化后的煙氣由濾袋內部進入箱體，再由閥板孔，出風口排入大氣，達到收塵凈化的目的，隨著過濾過程的不斷進行，濾袋外側的積塵也逐漸的增多，從而使收塵器的運行阻力也逐漸增高，當阻力增到預設的數值（1245-1470Pa）時，清灰控制器發生信號，首先控制提升閥將閥板孔關閉，切斷過濾煙氣氣流，停止過濾過程，然后打開電磁脈沖閥，以極短的時間（0.1-0.15S）向噴吹壓力為0.5-0.7MPa的壓縮空氣，壓縮空氣在箱體內迅速膨脹，涌入濾袋的內部時，使濾袋產生變形震動，加上逆氣流的作用，濾袋外部的粉塵便被清除下來掉入灰斗，清灰完畢之后，提升閥再次打開，收塵器又進入過濾狀態.

上述的工作原理表示的僅是一個工作室的情況，實際上氣箱脈沖除塵器是由多個工作室組成，清灰 時各個工作室順序進行，該過程就是分室離線清灰。其優點是清灰室和正在過濾的工作室互不干擾，實現連續 作業的，提高了工作效率


氣箱式脈沖袋式除塵器工作原理圖

結構特點

  • 結構簡單

    袋式除塵器;
    并配有支柱、爬梯、欄桿、氣路系統、清灰控制系統等。

    結構

    結構簡單：

    主體是由箱體、袋室、灰斗、進出風口四大部分組成

  • 體積小

    箱體頂部做成 1.5"斜面，在戶外使用時可防止積水

    箱體

    體積小：

    頂部設有人孔檢查門，安裝和更換濾袋、袋籠全部在這里進行，十分方便

  • 密封性能好

    袋室在箱體的下部，主要用來容納袋籠和袋籠，并形成一個過濾空間

    袋室

    密封性能好：

    根據不同規格分成若干個室,并用鋼板隔開,以防在清灰時各室之間的相互干攏

  • 清灰效果好

    出口有回轉卸料器或翻板閥等鎖風設備，可連續進行排灰。

    灰斗

    清灰效果好：

    除存放收集下來的粉塵以外，還作為進氣總管使用（下進氣式）

技術參數

PPCS32、PPCS64型 PPCS96型 PPCS128型
型號 PPCS 32-3 PPCS32-4 PPCS32-5 PPCS32-6 PPCS64-4 PPCS64-5 PPCS64-6 PPCS64-7 PPCS64-8
處理風量 (m3 /h) 5600 6900 8930 11160 13390 17800 22300 26700 31200
過濾風速（m/min） <1.0（根據不同的揚塵點選取不同的過濾風速）
總過濾面積（m 2 ） 93 124 155 186 248 310 372 434 496
凈過濾面積（m 2 ） 62 93 124 155 186 248 310 372 434
除塵器室數（個） 3 4 5 6 4 5 6 7 8
濾袋總數（個） 96 128 160 192 126 320 384 448 512
除塵器阻力（Pa） 1470-1770
進口氣含塵濃度（g/Nm 3 ） <200 <1000
出口氣含塵濃度（g/Nm 3 ） <0.1
除塵器承受負壓（Pa） 5000
清灰壓縮空氣 壓力（Pa） (5-7)×10 5
耗氣
（Nm 3 /min）		 0.27 0.37 0.46 0.55 1.2 1.5 1.8 2.1 2.4
電磁脈沖閥 數量（個） 3 4 5 6 4 5 6 7 8
規格（英寸） 1 1/2 2 1/2
提升閥帶汽缸 數量（個） 3 4 5 6 4 5 6 7 8
規格 提升閥直徑 Φ460 汽缸直徑 Φ100 提升閥直徑 Φ560 汽缸直徑 Φ100
剛性葉輪給料機 下料口 Φ300mm、高度 100、轉速 30.31r/min 減速電機功率 1.1KW 產量 24m3/h
螺旋輸送機 規格 直徑為 Φ300 產量 300m3/h
減速機 型號 XWD2.2-5-1/43 功率 2.2KW
空氣輸送斜槽 進風口煙塵濃度大于 700g/m3, 排灰系統應選用較大規格的螺旋輸送機和空氣斜槽
清灰控制器 輸入和輸出電壓均為 220V，控制器由制作商配套供應，詳細請見說明書
濾袋規格及材料 Φ130×2450；滌綸針刺氈 450g/ ㎡ , 使用溫度 120 0 C
保溫層面積 m2 26.5 34 41 48.5 70 94 118 142 166
外形尺寸 1962×1630
×6525 		2622×11630
×7209 		3282×1630
×7675 		3942×1630
×8250 		4877×2388
×7190 		6096×2388
×7190 		7316×2388
×7190 		8534×2388
×7190 		9754×2388
×7190
設備重量（不含保溫層） 2900 3900 4900 5900 7400 8800 10200 11600 13000

注：1、表中的凈過濾面積是一個室清灰時的過濾面積。
2、表中的耗氣量是指工廠集中供氣的情況，如設置單獨的空壓機時，表中耗氣量乘 1.3。
3、表中處理風量是毛過濾風速為 1.2m/min 時計算得出的，僅供用戶參考。

型號 PPCS96-4 PPCS96-5 PPCS96-6 PPCS96-7 PPCS96-8 PPCS96-9 PPCS96
-2×5 		PPCS96
-2×6 		PPCS96
-2×7 		PPCS96
-2×8 		PPCS96
-2×9 		PPCS96
-2×10
處理風量 (m 3 /h) 22300 26800 33400 40100 46800 53510 60100 66900 80700 94100 107600 121000
過濾風速（m/min） <1.0（根據不同的揚塵點選取不同的過濾風速）
總過濾面積（m 2 ） 372 465 557 650 744 836 929 1121 1308 1494 1681 1868
凈過濾面積（m 2 ） 279 372 465 557 657 744 836 1028 1215 1401 1588 1775
除塵器室數（個） 4 5 6 7 8 9 10 12 14 16 18 20
濾袋總數（個） 384 480 576 672 768 864 960 1152 1344 1536 1728 1920
除塵器阻力（Pa） 1470-1770
進口氣含塵濃度（g/Nm 3 ） <1300
出口氣含塵濃度（g/Nm 3 ） <0.1
除塵器承受負壓（Pa） 5000
清灰壓縮空氣 壓力（Pa） (5-7)×10 5
耗氣量
（Nm 3 /min）		 1.2 1.5 1.8 2.1 2.4 2.7 3.0 3.4 4.2 4.8 5.4 6.0
電磁脈沖閥 數量（個） 4 5 6 7 8 9 10 12 14 16 18 20
規格（英寸） 2 1/2
提升閥帶汽缸 數量（個） 4 5 6 7 8 9 10 12 14 16 18 20
規格 提升閥板直徑 Φ725、汽缸直徑 Φ100
剛性葉輪給料機 下料口 400×400，轉速 22.5r/min、功率 1.5KW、產量 40m3/h、一臺 下料口 400×400，轉速 22.5r/min、功率 1.5KW、產量 40m3/h、兩臺
螺旋輸送機 規格 Φ400 產量 38 m3/h、一臺 Φ300 產量 21 m3/h、兩臺
減速機 型號 XWD5.5-7-1/59 功率 5.5KW 型號 XWD2.2-5-1/43 功率 2.2KW
空氣輸送斜槽 進風口煙塵濃度大于 700g/m3, 排灰系統應選用較大規格的螺旋輸送機和空氣斜槽
清灰控制器 輸入和輸出電壓均為 220V，控制器由制作商配套供應，詳細請見說明書
濾袋規格及材料 Φ130×2450；滌綸針刺氈 450g/ ㎡ , 使用溫度 120 0 C
保溫層面積 m2 125 196 205 223 247 262 277 292 307 322 337 352
設備重量（不含保溫層） 20100 26400 28900 36600 43900 50000 55400 60000 65400 72000 78000 84000
型號 PPCS1288 PPCS128
-9 		PPCS128
-10 		PPCS128
-2×6 		PPCS128
-2×7 		PPCS128
-2×8 		PPCS128
-2×9 		PPCS128
-2×10 		PPCS128
-2×11 		PPCS128
-2×12 		PPCS128
-2×13 		PPCS128
-2×14
處理風量 (m 3 /h) 67300 100900 112100 134600 157000 179400 201900 224300 247600 269100 291600 314000
過濾風速（m/min） <1.0（根據不同的揚塵點選取不同的過濾風速）
總過濾面積（m 2 ） 1024 1402 1558 1869 2181 2492 2804 3115 3427 3738 4050 4361
凈過濾面積（m 2 ） 896 1246 1402 1713 2025 2336 2648 2959 3271 3582 3804 4205
除塵器室數（個） 8 9 10 12 14 16 18 20 22 24 26 28
濾袋總數（個） 896 1152 1280 1536 1792 2084 2304 2560 2816 3072 3328 3584
除塵器阻力（Pa） 1470-1770
進口氣含塵濃度（g/Nm 3 ） <1300
出口氣含塵濃度（g/Nm 3 ） <0.1
除塵器承受負壓（Pa） 5000
清灰壓縮空氣 壓力（Pa） (5-7)×10 5
耗氣量
（Nm 3 /min）		 3.6 5.4 6.0 7.0 8.3 9.5 10.7 12 13.1 14.3 16.7 18
電磁脈沖閥 數量（個） 12 18 20 24 28 32 36 40 44 48 52 56
規格（英寸） 2 1/2
提升閥帶汽缸 數量（個） 6 9 10 12 14 16 18 20 22 24 26 28
規格 提升閥板直徑 Φ725、汽缸直徑 Φ100
剛性葉輪給料機 下料口 400×400，轉速 22.5r/min、功率 1.5KW、 產量 40m3/h、一臺 下料口 400×400，轉速 22.5r/min、功率 1.5KW、 產量 40m3/h、兩臺
螺旋輸送機 規格 Φ400 產量 38 m3/h、一臺 Φ300 產量 21 m3/h、兩臺
減速機 型號 XWD5.5-7-1/59 功率 5.5KW 型號 XWD2.2-5-1/43 功率 2.2KW
空氣輸送斜槽 進風口煙塵濃度大于 700g/m3, 排灰系統應選用較大規格的螺旋輸送機和空氣斜槽
清灰控制器 輸入和輸出電壓均為 220V，控制器由制作商配套供應，詳細請見說明書
濾袋規格及材料 Φ130×2450；滌綸針刺氈 450g/ ㎡ , 使用溫度 120 0 C
保溫層面積 ㎡ 110 120 130 140 150 160 175 210 245 280 315 350
設備重量（不含保溫層） 9210 10600 12900 14600 16200 18200 21500 25700 29900 34100 28300 42500

產品細節

客戶案例

  • 湖北某鋼鐵廠安裝現場
    湖北某鋼鐵廠安裝現場

    產品：袋式除塵器用途：改善工作環境

  • 河南某水泥廠安裝現場
    河南某水泥廠安裝現場

    產品：袋式除塵器用途：達到環保標準

  • 陜西某礦山機械破碎配套設備
    陜西某礦山機械破碎配套設備

    產品：袋式除塵器用途：降塵除噪

定制服務流程

根據不同工況，提供定制服務
