一、周邊傳動刮泥機簡介

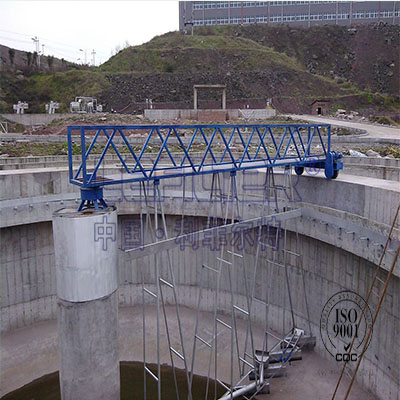

周邊傳動刮吸泥機用于大中型輻流式沉淀池，將沉降在池底的污泥刮集至一組沿半徑方向布置的吸泥管管口，再通過中心排泥管排出，以便污泥回流或濃縮脫水，同時將池面的浮渣撇向集渣斗，通過集渣斗排出池外，以便進一步處理
二、周邊傳動刮泥機工作原理
周邊傳動刮泥機主要由中心旋轉支承、旋轉桁架、導流筒、刮泥刮渣板、集電裝置驅動機構、走輪等組成。
原水從池底經中心支墩上部流出，并經導流筒配水后，呈輻射流向池子周邊集水槽出水，隨著輻向流速的降低，原水中的懸浮物被分離而沉降于池底。旋轉桁架以中心支承為圓心，端部走輪在驅動裝置的作用上，沿池周軌道回轉運行，帶動下部近似對數螺旋線運行軌跡的刮泥板緩慢轉動，刮集至沉淀池中心集泥槽，依靠水壓或泵排出池外，上部浮渣由刮渣板同步刮至排渣斗排出。
構造及工作過程
周邊傳動刮吸泥機由主梁、端梁、驅動裝置、刮泥板、抽真空系統、導流筒、撇渣裝置、集渣斗、中心支座、繼電器、控制柜等組成。
主梁在驅動裝置帶動下，繞池中心軸線旋轉，將沉積在池底的污泥由刮泥板刮集至各吸泥口，在液位的作用下，污泥經吸泥口，輸泥槽、虹吸管、中心泥罐、中心排泥管排至污泥坑。每個吸泥管上端舍友調節器，以調節各吸泥管的流量分配。同時，液面上的浮渣向隨主梁旋轉的撇渣板和周邊浮渣擋板行程的漸縮區域內集中，直至其封閉邊一刮渣擺臂。由擺臂上的刮渣板刮集至集渣斗排出池外。
